產品介紹

支援 VNA  Pxie VNA 執行 PLC 運作

@ USB  連接 VNA Pxie  FTDI Chip   RS-232 ( 115200,8,n,)

@ Handler I/O 效仿 E5071C

     1. TG

     2. Sweep END

     3. Data Vale

     4. Pass / Fail  Data

     5. A0 ~ A7  運用

 功能 :

   @ 可以 設置 Time Out  ( 串口 修改 )

   @ 顯示 接受 觸發 , 結果時間

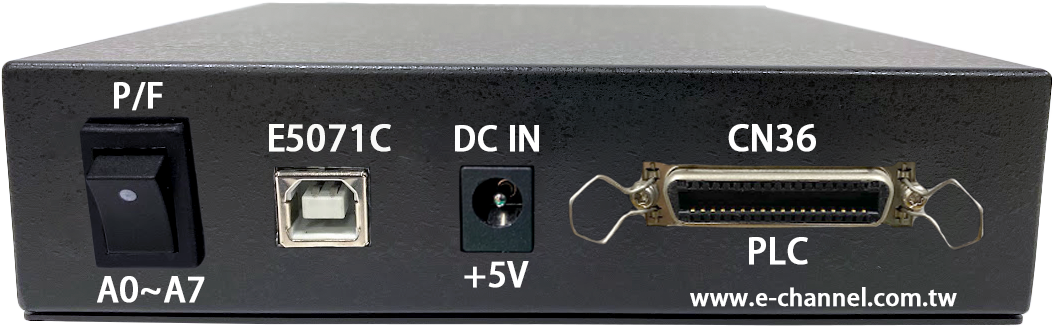

   @ 背後 開關 選擇 P/F 模式 或 A0 ~ A7 模式

   @ A0~ A7 模式

         1:FF;     顯示 Bin1   A0 ~ A3  為電壓為0  A4 ~ A7  電壓 0

         8;0F;    顯示 Bin8   A0 ~ A3  為電壓為3.3V  A4 ~ A7  電壓 0

        7;F0;    顯示 Bin8   A0 ~ A3  為電壓為0V  A4 ~ A7  電壓 3.3

   @ Pass / Fail 模式

        不收 Data , 由 IO 決定 Pass / Fail
