產品介紹

RS-232  &  I/O 並行

DB-9   PIN 9  與 Pin 5 接通 為 I/O Control

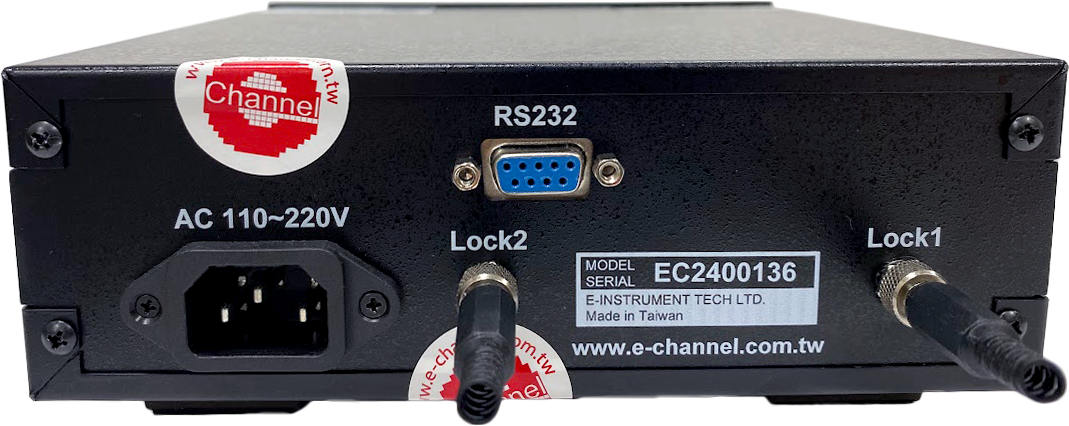

DB-9   Pin6  開路 Pull Hi  不亮 , 背後 Lock1 DC 端子 無輸出

           Pin6  接地  面板 Lock1 亮 ,背後 Lock1 DC 端子 輸出 24V

            Pin7  開路 Pull Hi面板 Lock2 不亮 , 背後 Lock2 DC 端子 無輸出

            Pin27 接地  面板 Lock2 亮 ,背後 Lock2 DC 端子 輸出 24V

            Pin 5 接地

DB-9  PIN 9 不接 為 RS-232 模式  ( 9600,8,n,1 )

          使用 PIN2 & PIN3 & Pin5

預設 :    0 度 /  45  度  不亮

RS-232 Command :

0;   all off

1;   0 度 亮

2;  45 度 亮

相關產品 :

ETF-2274-2CH-12V 2 路 電磁鎖 控制
