ONEDRIVER

ETF-2439-12G   Prog. Att  衰減器測試 RF AMP

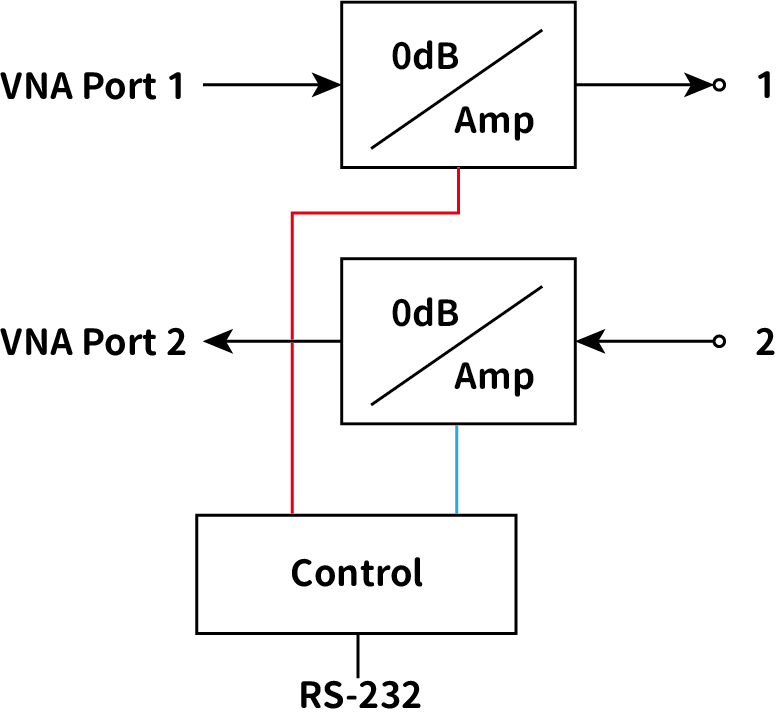

內部 2 組  AMP/0dB   簡稱 A組  B 組

VNA  執行 S21   VNA Port 1  輸出信號  經由 A 組 到 機器 Port 1

機器 Port 2   經由 內部 B 組  , 到   VNA Port 2

@ 控制方式  面板  按鍵 帶燈 ,  按一次 亮 , 按一次 不亮 , 開機 初始值  都 不亮

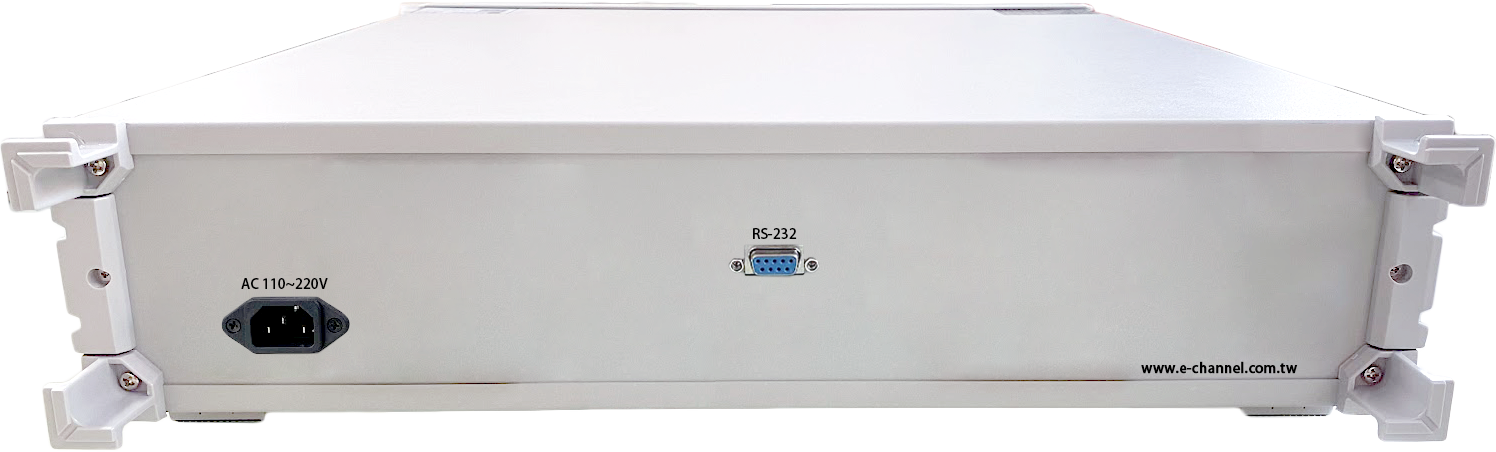

@ RS-232  ( 9600,8,n,1 )

A0;     A組 不亮  RF 0dB

A1;     A組  亮   RF AMP

B0;     B組 不亮  RF 0dB

B1;     B組  亮   RF AMP

A1B1;  A組 B組 亮

A1B0;  A組 亮 & B組 不亮

A0B1;  A組 不亮 & B組 亮

A0B0;  A組  & B組 不亮
