產品介紹

onedriver

W125 x H66 x D200

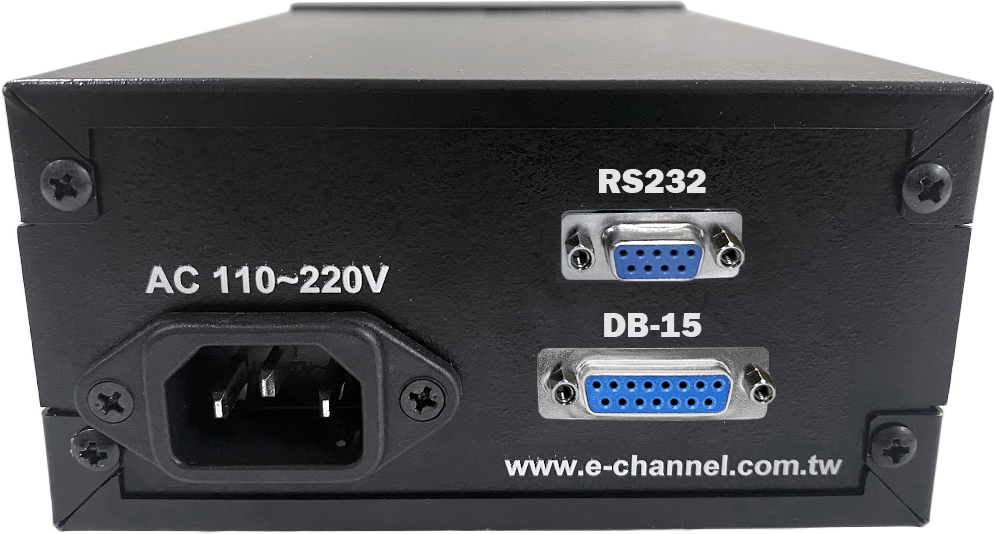

DB-15 Out :

Pin1 : LSB  Bit 1

Pin2 :   Bit 2

Pin3 :   Bit 3

Pin4 :   Bit 4

Pin5 :   Bit 5

Pin6  :  Bit 6

Pin7 :   Bit 7

Pin8 :   Bit 8

PIN9 :  GND

PIN14  -5V

PIN15  +5V

PC Command : ( 9600,8,N,1 )

A12345678;   全高電平

A1;      PIN1  高電平  , 其他   低電平
